Trong ngành xi mạ, một bộ gá được thiết kế đúng không chỉ giúp sản phẩm tiếp xúc điện tốt hơn, mà còn góp phần kiểm soát vùng mạ, giảm lỗi, tăng năng suất và tối ưu chi phí vận hành.

Với hơn 20 năm kinh nghiệm trong lĩnh vực hóa chất xi mạ, thiết bị xi mạ, xử lý bề mặt kim loại và gia công thiết bị công nghiệp, Công ty Minh Chất cung cấp dịch vụ sản xuất, gia công gá treo xi mạ theo yêu cầu, phù hợp với từng sản phẩm, từng dây chuyền và từng điều kiện sản xuất thực tế của khách hàng.

Minh Chất nhận gia công nhiều dạng Gá treo xi mạ, Jig xi mạ, Plating Jig, Plating Rack, Rack PCB SMT, PCB Rack, SMT Rack và các loại gá/rack kỹ thuật phục vụ sản xuất công nghiệp.

Gá treo xi mạ là gì?

Gá treo xi mạ là bộ gá dùng để treo, giữ, cố định và dẫn điện cho sản phẩm trong quá trình xi mạ.

Trong tiếng Anh:

- Jig: đồ gá, dụng cụ gá giữ sản phẩm.

- Plating Jig: đồ gá dùng trong xi mạ.

- Plating Rack: giá/gá treo dùng trong xi mạ.

- Rack Plating: phương pháp xi mạ bằng gá treo.

Trong thực tế sản xuất, nhiều nhà máy thường gọi ngắn gọn là Jig. Khi nói Jig xi mạ, người trong ngành thường hiểu đây là bộ gá chuyên dùng để treo sản phẩm vào bể mạ, giúp sản phẩm tiếp xúc điện với nguồn chỉnh lưu và nhận lớp mạ trên bề mặt.

Một bộ gá treo xi mạ được thiết kế đúng sẽ giúp:

- Giữ sản phẩm ổn định trong quá trình xử lý.

- Truyền dòng điện tốt đến sản phẩm.

- Giúp lớp mạ phân bố đồng đều hơn.

- Giảm lỗi do tiếp xúc điện kém.

- Hạn chế tình trạng cháy mạ, thiếu mạ, mạ không đều.

- Tăng số lượng sản phẩm xử lý trong một mẻ.

- Giúp công nhân thao tác nhanh, an toàn và thuận tiện hơn.

- Góp phần giảm hao hụt hóa chất, điện năng và kim loại mạ.

Vì sao gá treo xi mạ cần gia công theo yêu cầu?

Trong sản xuất xi mạ, mỗi sản phẩm có hình dạng, kích thước, trọng lượng, vị trí cần mạ, vị trí tiếp xúc điện và yêu cầu bề mặt khác nhau. Vì vậy, rất khó sử dụng một mẫu gá cố định cho tất cả sản phẩm.

Một bộ gá treo xi mạ Rack Plating  gia công theo yêu cầu cần được thiết kế dựa trên nhiều yếu tố:

- Hình dạng và kích thước sản phẩm.

- Trọng lượng sản phẩm.

- Vị trí cần tiếp xúc điện.

- Vị trí không được để lại vết treo, vết kẹp hoặc dấu tiếp xúc.

- Vị trí cần mạ và vị trí không cần mạ.

- Số lượng sản phẩm cần treo trên một gá.

- Kích thước bể xi mạ.

- Khoảng cách giữa anode và cathode.

- Dòng điện sử dụng trong quá trình xi mạ.

- Quy trình xử lý: tẩy rửa, tẩy dầu, tẩy gỉ, hoạt hóa, xi mạ, rửa nước, hấp sấy.

- Dây chuyền vận hành thủ công, bán tự động hoặc tự động.

Nếu gá treo thiết kế không phù hợp, sản phẩm có thể gặp các lỗi như mạ không đều, cháy cạnh, thiếu mạ ở góc khuất, tiếp xúc điện kém, rơi sản phẩm trong bể hoặc thao tác sản xuất chậm.

Do đó, việc gia công Jig xi mạ / Plating Jig / Plating Rack theo đúng sản phẩm thực tế là yếu tố quan trọng để ổn định chất lượng mạ và tối ưu hiệu quả vận hành.

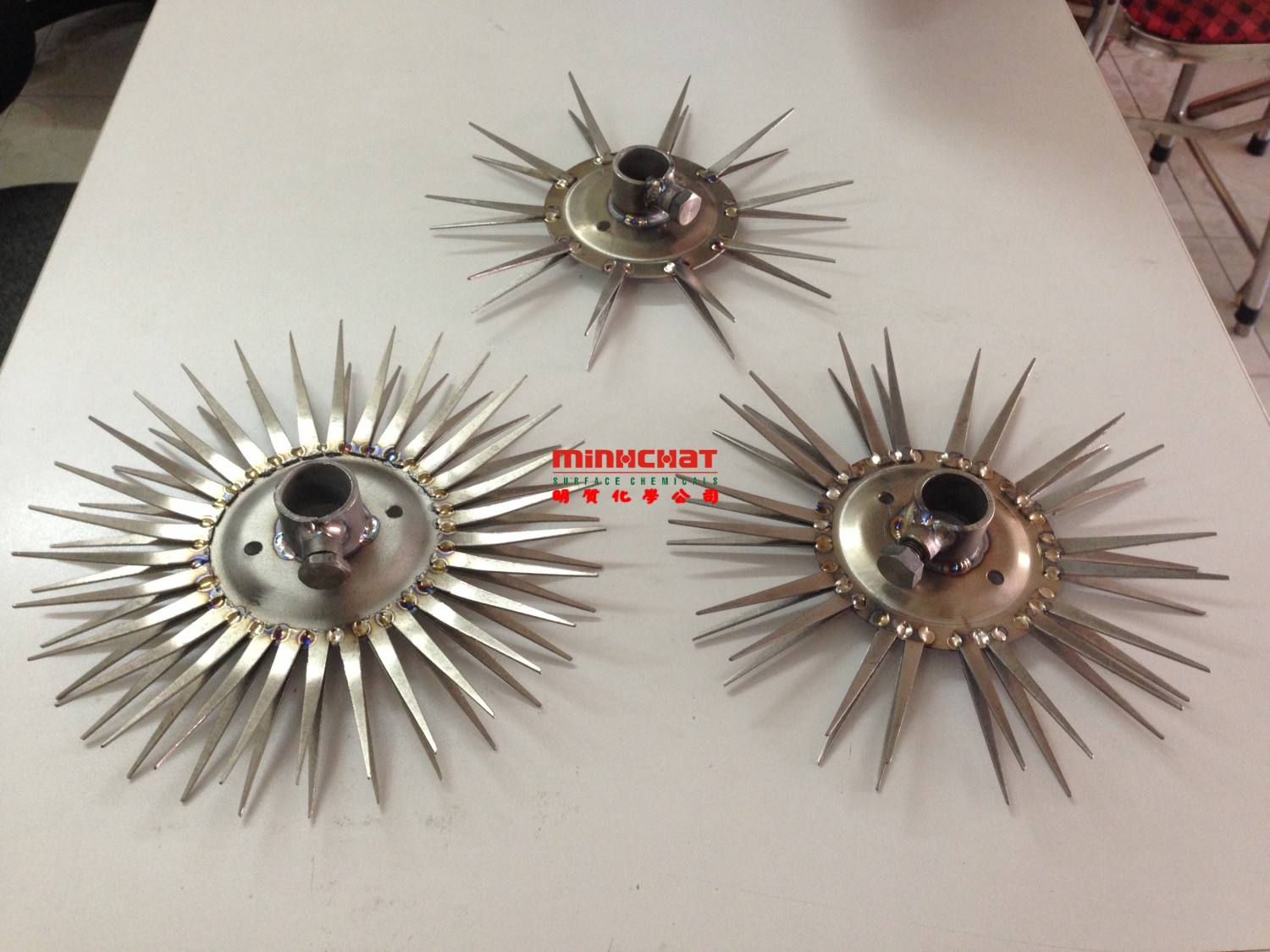

Minh Chất sản xuất, gia công gá treo xi mạ Rack Plating theo yêu cầu

Công ty Minh Chất nhận sản xuất và gia công gá treo xi mạ theo yêu cầu, phù hợp cho nhiều loại sản phẩm và nhiều dây chuyền sản xuất khác nhau.

Minh Chất có thể gia công:

- Gá treo xi mạ cho chi tiết cơ khí.

- Gá treo cho linh kiện kim loại.

- Gá treo cho phụ kiện xe máy, ô tô.

- Gá treo cho sản phẩm trang trí.

- Gá treo cho chi tiết cần mạ kẽm, niken, crom, đồng, vàng, bạc, thiếc.

- Gá treo cho sản phẩm có hình dạng đặc biệt.

- Gá treo cho dây chuyền xi mạ thủ công, bán tự động hoặc tự động.

- Gá/rack kỹ thuật phục vụ ngành PCB, SMT và linh kiện điện tử.

- Rack PCB SMT, PCB Rack, SMT Rack theo yêu cầu sản xuất.

Khách hàng có thể cung cấp mẫu sản phẩm, bản vẽ kỹ thuật, hình ảnh sản phẩm hoặc gá cũ đang sử dụng. Từ đó, Minh Chất sẽ tư vấn phương án gia công phù hợp với điều kiện sản xuất thực tế.

Lợi thế của Minh Chất: Kết hợp kim loại dẫn điện và nhựa kỹ thuật chuyên dụng

Một trong những lợi thế quan trọng của Minh Chất là khả năng gia công gá treo xi mạ kết hợp giữa kết cấu kim loại dẫn điện và nhựa kỹ thuật chuyên dụng.

Trong một bộ gá xi mạ, phần kim loại như đồng, inox hoặc titanium có thể được sử dụng để dẫn điện, chịu lực hoặc làm kết cấu chính. Trong khi đó, nhựa kỹ thuật được sử dụng để bọc cách điện, chống hóa chất, chịu nhiệt hoặc làm các chi tiết phụ trợ.

Minh Chất có thể tư vấn sử dụng các loại nhựa chuyên dụng như:

- PE – nhựa Polyethylene.

- PVC – nhựa Polyvinyl Chloride.

- Teflon / PTFE – nhựa có khả năng chống hóa chất và chịu nhiệt tốt.

- Các loại nhựa kỹ thuật khác phù hợp với điều kiện hóa chất, nhiệt độ và yêu cầu vận hành thực tế.

Các loại nhựa kỹ thuật này có thể được sử dụng để:

- Bọc cách điện cho các vị trí không cần dẫn điện.

- Ngăn không cho lớp mạ bám lên gá tại các vị trí không cần mạ.

- Đảm bảo lớp mạ tập trung trên sản phẩm, không tiêu hao vào phần gá.

- Bảo vệ khung gá khỏi môi trường axit, kiềm hoặc hóa chất ăn mòn.

- Làm khe giữ, đệm, thanh đỡ, miếng chặn hoặc chi tiết định vị sản phẩm.

- Giảm hao hụt kim loại mạ trong quá trình vận hành.

- Giảm chi phí vệ sinh, bảo trì và xử lý gá sau sản xuất.

- Tăng tuổi thọ của gá trong môi trường hóa chất và nhiệt độ cao.

- Giúp sản phẩm được giữ ổn định qua nhiều công đoạn sản xuất.

Đây là điểm khác biệt quan trọng của gá treo xi mạ gia công theo yêu cầu. Gá không chỉ cần chắc chắn và dẫn điện tốt, mà còn phải được thiết kế để kiểm soát đúng vùng dẫn điện, đúng vùng cách điện và đúng vùng cần mạ.

Gá / Jig / Plating Rack có thể đi qua nhiều công đoạn sản xuất

Trong nhiều dây chuyền sản xuất, sản phẩm phải đi qua nhiều công đoạn liên tục như:

Tẩy rửa → Tẩy dầu → Tẩy gỉ / hoạt hóa → Xi mạ / xử lý bề mặt → Rửa nước → Hấp / sấy / làm khô

Nếu mỗi công đoạn phải thay một loại gá khác nhau, doanh nghiệp sẽ tốn nhiều thời gian thao tác, tăng chi phí nhân công, tăng rủi ro trầy xước sản phẩm và làm giảm hiệu quả sản xuất.

Với thiết kế phù hợp, các loại Gá treo xi mạ / Jig xi mạ / Plating Jig / Plating Rack / Rack PCB SMT do Minh Chất gia công có thể được tính toán để đồng hành cùng sản phẩm qua nhiều công đoạn, hạn chế việc phải thay gá liên tục.

Nhờ sử dụng vật liệu phù hợp như PE, PVC, Teflon / PTFE hoặc các loại nhựa kỹ thuật chuyên dụng khác, gá có thể đáp ứng tốt hơn trong môi trường hóa chất, đồng thời chịu được điều kiện nhiệt độ trong các công đoạn sau xử lý như hấp, sấy hoặc làm khô.

Điều này mang lại nhiều lợi ích thiết thực:

- Tăng hiệu quả sản xuất nhờ rút ngắn thời gian chuyển công đoạn.

- Giảm chi phí hoạt động do giảm số lượng gá cần sử dụng.

- Giảm chi phí nhân công vì công nhân không phải tháo lắp, chuyển gá nhiều lần.

- Giảm lỗi sản phẩm do hạn chế va chạm, trầy xước, cong vênh hoặc rơi sản phẩm.

- Tăng tính ổn định của quy trình sản xuất.

- Tối ưu không gian lưu trữ gá/rack trong nhà máy.

- Giảm thời gian vệ sinh, bảo trì và quản lý dụng cụ sản xuất.

Minh Chất không chỉ gia công gá theo kích thước, mà còn đồng hành cùng khách hàng để đưa ra giải pháp tối ưu cho hoạt động sản xuất, giúp nâng cao năng suất và giảm chi phí vận hành lâu dài.

Ứng dụng trong ngành PCB, SMT và Rack PCB SMT

Ngoài ngành xi mạ kim loại truyền thống, các dạng gá treo, giá đỡ và rack kỹ thuật còn có thể phục vụ cho ngành PCB và SMT.

Trong ngành điện tử, nhiều nhà máy sử dụng Rack PCB SMT, PCB Rack hoặc SMT Rack để giữ, sắp xếp, vận chuyển và xử lý bo mạch trong quá trình sản xuất.

Các loại Rack PCB SMT có thể được sử dụng cho nhiều mục đích:

- Lưu trữ bo mạch PCB.

- Vận chuyển bo mạch giữa các công đoạn.

- Ngâm hóa chất.

- Tẩy sạch.

- Xi mạ hoặc xử lý bề mặt.

- Rửa nước.

- Hấp, sấy hoặc làm khô.

- Bảo vệ bo mạch khỏi cong vênh, va chạm hoặc trầy xước.

Về tính năng, một số dạng Rack PCB SMT có nguyên lý gần giống gá treo xi mạ, vì đều cần giữ sản phẩm đúng vị trí, phù hợp kích thước sản phẩm và chịu được điều kiện sản xuất thực tế.

Minh Chất có thể tư vấn, thiết kế và gia công Rack PCB SMT / PCB Rack / SMT Rack theo yêu cầu về kích thước bo mạch, số lượng khe, khoảng cách khe, độ dày bo, môi trường hóa chất và nhiệt độ vận hành.

Cấu tạo cơ bản của gá treo xi mạ

Một bộ gá treo xi mạ Rack Plating  thường bao gồm các bộ phận chính sau:

Tùy từng sản phẩm, gá có thể được thiết kế đơn giản hoặc phức tạp. Một số sản phẩm cần nhiều điểm tiếp xúc điện, một số sản phẩm cần che chắn riêng, một số sản phẩm cần bố trí góc treo để thoát khí, thoát dung dịch hoặc hạn chế đọng hóa chất.

Vật liệu gia công gá treo xi mạ, Plating Jig, Plating Rack

Vật liệu làm gá treo cần đáp ứng đồng thời nhiều yêu cầu như dẫn điện, chịu lực, chống ăn mòn, cách điện, chịu hóa chất và chịu nhiệt.

Tùy theo điều kiện sử dụng, Minh Chất có thể tư vấn kết hợp nhiều loại vật liệu khác nhau:

Việc lựa chọn vật liệu không nên chỉ dựa vào giá thành, mà cần căn cứ vào dung dịch sử dụng, nhiệt độ vận hành, thời gian tiếp xúc hóa chất, tải trọng sản phẩm và yêu cầu của từng công đoạn.

Minh Chất sẽ cùng khách hàng xem xét các yếu tố này để đưa ra giải pháp phù hợp, giúp gá hoạt động ổn định và bền hơn trong thực tế sản xuất.

Gá treo xi mạ  Rack Plating ảnh hưởng thế nào đến chất lượng sản phẩm?

Gá treo xi mạ  Rack Plating là chi tiết phụ trợ nhưng ảnh hưởng trực tiếp đến chất lượng sản phẩm sau mạ.

Một bộ gá Rack Plating được thiết kế tốt có thể giúp:

- Dòng điện phân bố ổn định hơn.

- Lớp mạ đồng đều hơn.

- Giảm lỗi cháy mạ tại cạnh sắc.

- Hạn chế vùng thiếu mạ do che khuất.

- Giảm lỗi do tiếp xúc điện không ổn định.

- Đảm bảo lớp mạ chỉ tập trung trên sản phẩm, không bám lên phần gá đã được bọc cách điện.

- Hạn chế sản phẩm bị rơi, lệch hoặc va chạm.

- Tăng số lượng sản phẩm xử lý trong một mẻ.

- Giúp công nhân thao tác nhanh và an toàn hơn.

Ngược lại, nếu gá Rack Plating  thiết kế không phù hợp, doanh nghiệp có thể phát sinh nhiều chi phí do hàng lỗi, mạ lại, tiêu hao hóa chất, tiêu hao điện, tăng thời gian thao tác và giảm năng suất dây chuyền.

Quy trình Minh Chất sản xuất gá treo xi mạ Rack Plating theo yêu cầu

Để gia công gá treo Rack Plating  phù hợp với sản phẩm thực tế, Minh Chất thường thực hiện theo các bước sau:

Bước 1: Tiếp nhận thông tin sản phẩm

Khách hàng cung cấp mẫu sản phẩm, bản vẽ, hình ảnh hoặc thông tin kỹ thuật của chi tiết cần mạ hoặc cần xử lý.

Bước 2: Khảo sát yêu cầu sử dụng

Minh Chất trao đổi với khách hàng về quy trình sản xuất, loại dung dịch, kích thước bể, phương pháp vận hành, số lượng sản phẩm cần treo và yêu cầu chất lượng bề mặt.

Bước 3: Tư vấn phương án thiết kế gá

Dựa trên sản phẩm thực tế, Minh Chất tư vấn vị trí treo, vị trí tiếp xúc điện, số lượng sản phẩm trên một gá, vật liệu gia công và phương án bọc cách điện hoặc sử dụng nhựa kỹ thuật nếu cần.

Bước 4: Gia công sản xuất

Gá được gia công theo kích thước và kết cấu đã thống nhất, phù hợp với điều kiện vận hành thực tế của khách hàng.

Bước 5: Kiểm tra và điều chỉnh

Sau khi gia công, gá được kiểm tra về kích thước, độ chắc chắn, khả năng giữ sản phẩm và khả năng sử dụng trong quy trình. Nếu cần, Minh Chất có thể hỗ trợ điều chỉnh để phù hợp hơn với thực tế vận hành.

Thông tin khách hàng cần cung cấp khi đặt gia công gá treo xi mạ

Để Minh Chất tư vấn và báo giá chính xác, khách hàng nên cung cấp một số thông tin sau:

- Mẫu sản phẩm cần mạ hoặc bản vẽ sản phẩm.

- Kích thước và trọng lượng sản phẩm.

- Loại xi mạ hoặc xử lý bề mặt cần thực hiện.

- Kích thước bể mạ hoặc khu vực xử lý.

- Số lượng sản phẩm muốn treo trên một gá.

- Yêu cầu vị trí không được để lại dấu tiếp xúc.

- Môi trường sử dụng: axit, kiềm, nhiệt độ cao, dung dịch đặc biệt.

- Dây chuyền vận hành thủ công, bán tự động hay tự động.

- Số lượng gá cần gia công.

- Hình ảnh gá cũ nếu khách hàng muốn cải tiến.

Đối với Rack PCB SMT, khách hàng nên cung cấp thêm:

- Kích thước bo mạch PCB.

- Độ dày bo mạch.

- Số lượng khe trên một rack.

- Khoảng cách giữa các khe.

- Công đoạn sử dụng: lưu trữ, vận chuyển, ngâm hóa chất, tẩy sạch, xi mạ, rửa nước, hấp sấy.

- Nhiệt độ và môi trường hóa chất nếu có.

Thông tin càng rõ, phương án thiết kế và báo giá càng sát với nhu cầu thực tế.

Vì sao nên chọn Minh Chất gia công gá treo xi mạ Rack Plating ?

Minh Chất có lợi thế trong việc kết hợp giữa kinh nghiệm xi mạ, hiểu biết về hóa chất, xử lý bề mặt kim loại và năng lực gia công nhựa kỹ thuật.

Khi lựa chọn Minh Chất, khách hàng có thể nhận được:

- Gá treo xi mạ được gia công theo đúng sản phẩm thực tế.

- Tư vấn vật liệu phù hợp với môi trường hóa chất và nhiệt độ.

- Thiết kế kết hợp kim loại dẫn điện và nhựa kỹ thuật cách điện.

- Giải pháp giúp lớp mạ tập trung trên sản phẩm, không bám lên gá.

- Hỗ trợ cải tiến gá cũ nếu gá hiện tại chưa hiệu quả.

- Giải pháp giúp giảm thao tác thay gá giữa các công đoạn.

- Hỗ trợ tối ưu hiệu quả sản xuất, giảm chi phí hoạt động và chi phí nhân công.

- Gia công được nhiều dạng Jig xi mạ, Plating Jig, Plating Rack, Rack PCB SMT, PCB Rack, SMT Rack theo yêu cầu.

Minh Chất không chỉ cung cấp một bộ gá, mà còn đồng hành cùng khách hàng trong việc phân tích điều kiện sản xuất, lựa chọn vật liệu, thiết kế kết cấu và đưa ra giải pháp tối ưu cho hoạt động sản xuất.

Mục tiêu của Minh Chất là giúp khách hàng có được bộ Gá / Jig / Plating Rack / Rack PCB SMT phù hợp nhất với quy trình thực tế, góp phần nâng cao năng suất, giảm chi phí vận hành, giảm chi phí nhân công và cải thiện chất lượng sản phẩm đầu ra.

Liên hệ Minh Chất để gia công gá treo xi mạ, Jig Plating, Rack Plating,  Rack PCB SMT theo yêu cầu

Nếu Quý khách đang cần gá treo xi mạ, Jig xi mạ, Plating Jig, Plating Rack, Rack PCB SMT, PCB Rack, SMT Rack hoặc các loại gá/rack kỹ thuật phục vụ sản xuất, hãy liên hệ với Công ty Minh Chất để được tư vấn phương án phù hợp.

Minh Chất nhận gia công theo mẫu sản phẩm, bản vẽ, hình ảnh hoặc yêu cầu vận hành thực tế, giúp khách hàng có giải pháp gá treo phù hợp với dây chuyền sản xuất, nâng cao hiệu quả vận hành và tối ưu chi phí sản xuất.

Minh Chất – Sản xuất, gia công gá treo xi mạ, Jig xi mạ, Plating Rack và Rack PCB SMT theo yêu cầu.
